Guía de identificación de correas trapezoidales

1. Identificación de la estructura interna de la correa trapezoidal

Según su sección transversal, las correas trapezoidales de transmisión se clasifican principalmente en: correas trapezoidales envueltas y correas trapezoidales dentadas.

1.Correas trapezoidales envueltas Están recubiertas con un tejido especial que presenta una superficie lisa sin perfiles dentados.

Características principales: Buena resistencia al desgaste, al calor y a los impactos, bajo nivel de ruido durante el funcionamiento, alta rigidez general y transmisión de potencia estable.

Solicitud: Posiciones propensas a obstruirse y resbalar.

2.Correa trapezoidal dentada Las correas trapezoidales (con borde cortado) están disponibles en tipos de piñón interior de una sola cara y de doble cara.

Características principalesExcelente resistencia a la flexión, buena disipación del calor y alta capacidad de transmisión de potencia.

Solicitud: Ubicaciones con alta temperatura ambiente, alta potencia transmitida y espacio de instalación reducido, como por ejemplo, conjuntos de velocidad variable de maquinaria agrícola y posiciones de accionamiento de ventiladores.

2. Identificación de los materiales de las correas trapezoidales

Una correa trapezoidal consta de una estructura de cordón de tracción y un compuesto de caucho. Nuestros productos principales emplean dos tipos de estructuras de tracción (poliéster y aramida), combinadas con caucho de neopreno, lo que da lugar a dos combinaciones de materiales principales. Estos materiales difieren notablemente en resistencia a la temperatura, resistencia al desgaste, resistencia al envejecimiento y rendimiento a la tracción.

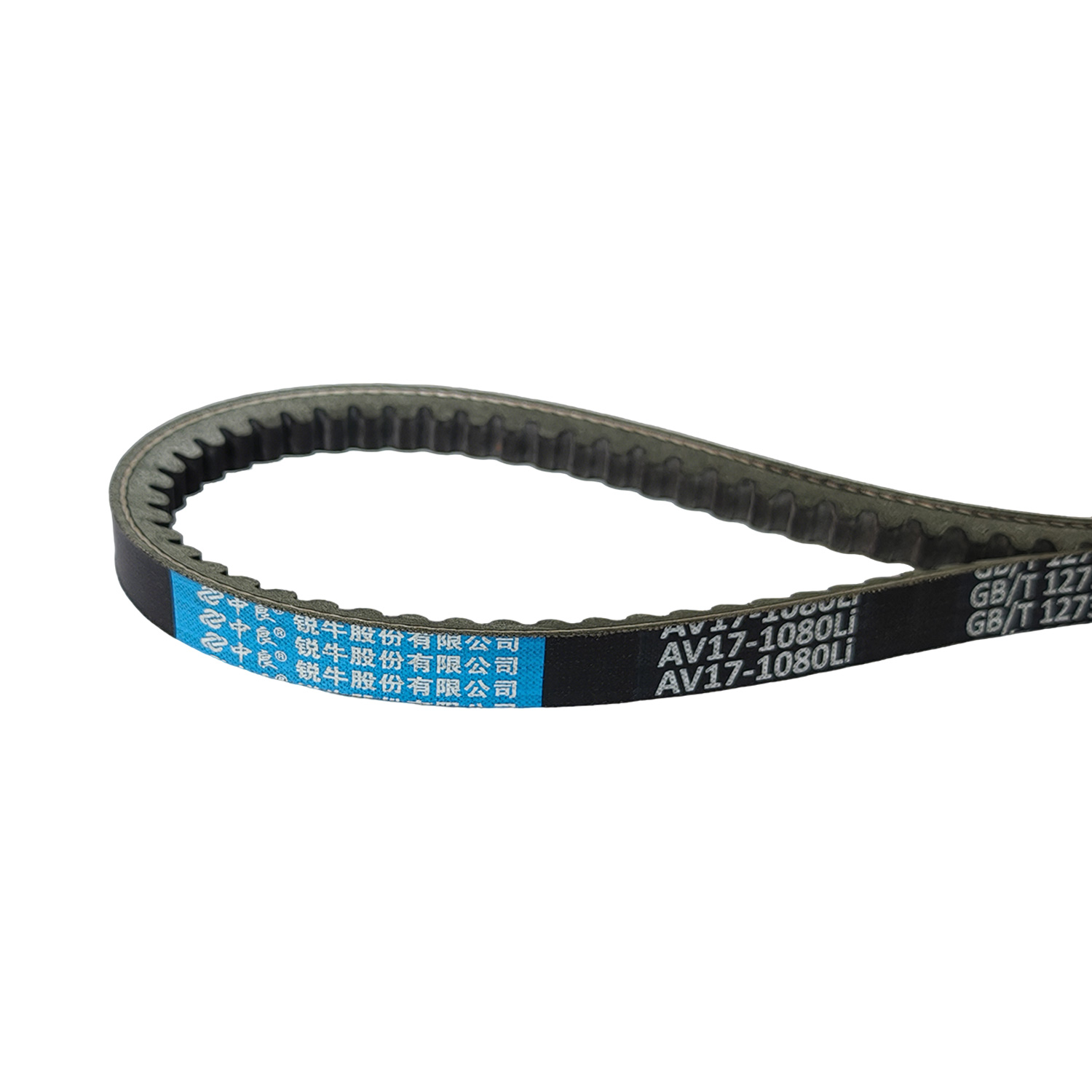

2.1 Correa trapezoidal de neopreno y poliéster

Cordones de tracción: poliéster;

caucho: neopreno.

Características: Rentable, con un rendimiento general equilibrado, buena resistencia al desgaste y a la flexión, y propiedades antienvejecimiento moderadas. Rango de temperatura de funcionamiento: -20 ℃ ~ 80 ℃. Es el material estándar para equipos generales, adecuado para transmisiones a temperatura ambiente y con cargas regulares, y es la correa trapezoidal básica más común del mercado.

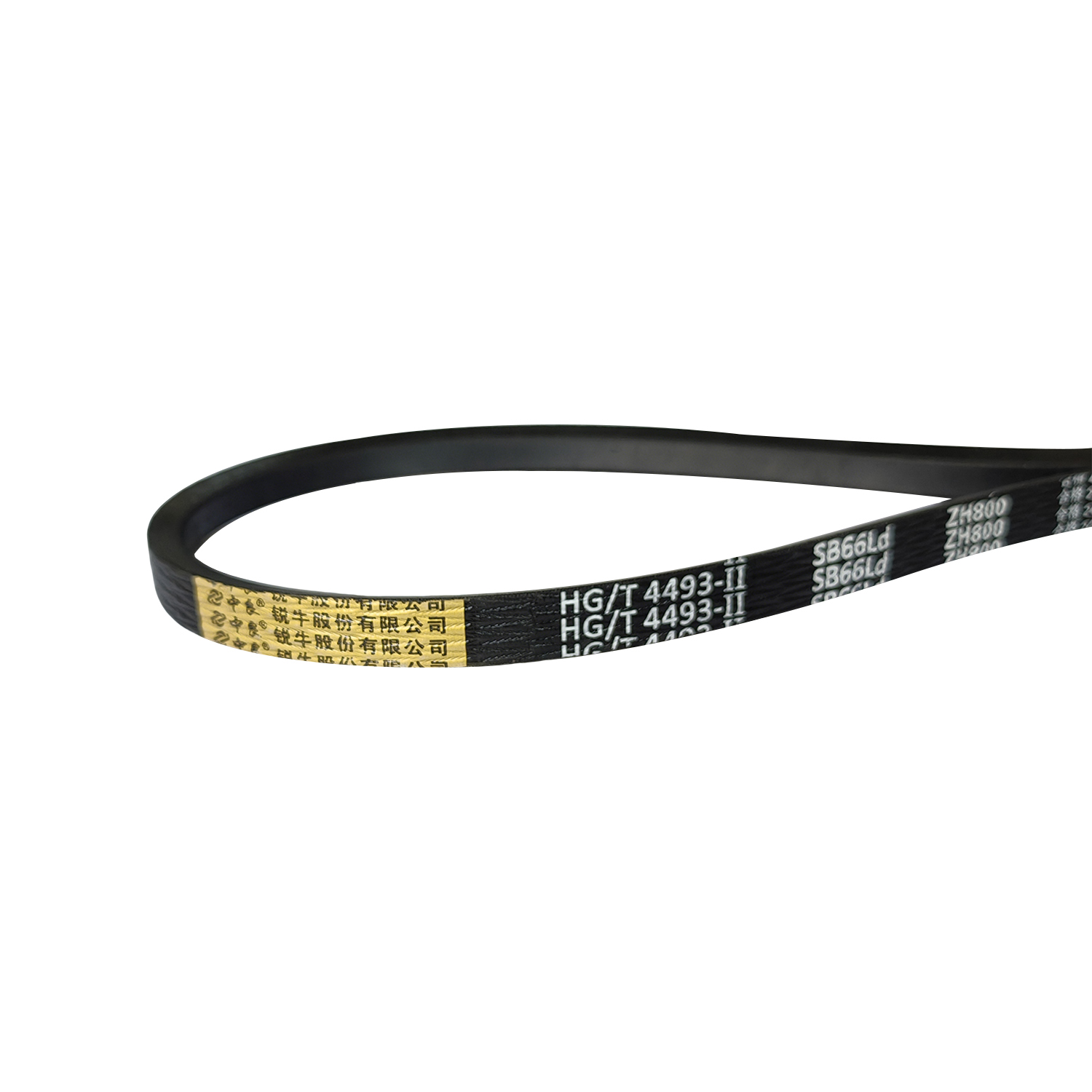

2.2 Correa trapezoidal de neopreno y aramida

Cordones de tracción: fibra de aramida (fibra especial de alta resistencia);

Matriz de caucho: neopreno.

Características: Su resistencia a la tracción supera con creces la del poliéster. Presenta una mínima elongación, excelente resistencia al impacto y al desgarro, con una mayor capacidad de carga. Adecuado para cargas de choque intermitentes y de alta resistencia, equipos industriales de alta carga a largo plazo y cosechadoras agrícolas en condiciones de funcionamiento complejas.

3. Identificación de perfiles y especificaciones de la sección transversal de la correa trapezoidal

Los tipos de correas trapezoidales se definen por el ancho de la sección transversal, la altura y el ángulo en V, que son indicadores clave para distinguir las especificaciones.

En la industria de la transmisión de caucho, las correas trapezoidales se dividen en cinco categorías: correas trapezoidales clásicas, correas trapezoidales estrechas, correas trapezoidales hexagonales, correas agrícolas de velocidad variable y correas trapezoidales delgadas para uso ligero. Cada categoría cumple con las normas nacionales, europeas y estadounidenses correspondientes.

3.1 Correa trapezoidal clásica

Modelos: A, B, C, D, O

3.2 Correa trapezoidal estrecha

Modelos: 3V, 5V, 8V, SPA, SPB, SPC, SPZ

3.3 Correa trapezoidal hexagonal (correa trapezoidal de doble cara)

3.4 Correa agrícola de velocidad variable

Diseñado específicamente para la transmisión de potencia en maquinaria agrícola y maquinaria especial.

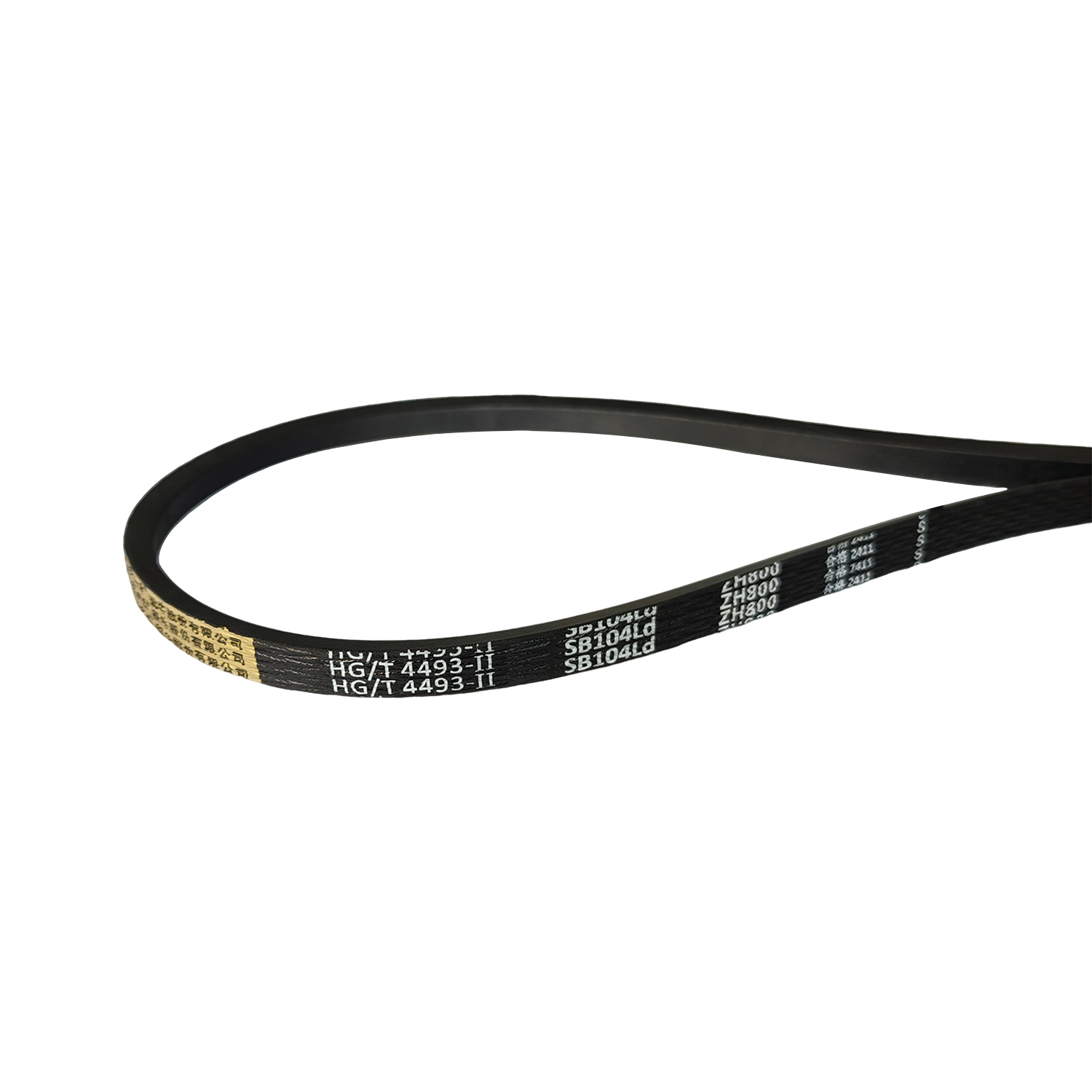

3.5 Correa trapezoidal de servicio ligero

Versión ligera y delgada derivada de las correas trapezoidales clásicas. Mayor flexibilidad y menor resistencia al funcionamiento para cargas ligeras. Modelos: SB, SC

4. Identificación de los parámetros de longitud de la correa trapezoidal

En la industria de las correas trapezoidales, se suelen utilizar cuatro definiciones de longitud. Las distintas marcas y normas emplean diferentes métodos de marcado, lo que constituye la principal causa de errores de selección. Es fundamental distinguir la circunferencia exterior, la circunferencia interior, la longitud efectiva y la longitud de referencia para que coincidan con los parámetros de la polea.

4.1 Longitud interior (Li)

4.2 Longitud exterior (Lw / La)

4.3 Longitud de referencia (Ld)

4.4 Longitud efectiva (Le)

5. Guía de referencia rápida para la identificación in situ

1.Verificación visual.

2.Evaluación de las condiciones de trabajo.

3.Selección de sección transversal:

4. Verificación de longitud.
